Assalamualaikum WR.WB

Kali ini saya akan mambagikan cara setting mikrotik menggunakan virtual box

Kali ini kita akan mensetting mikrotik dengan opsi sebagai berikut

Konfigurasi Wifi Router

1. Sistem operasi              = Mikrotik RouterOS

2. DNS                                   = Sesuai dengan DNS yang diberikan ISP

3. NAT                                   = Yes

Ether1-internet:

4. IP Ether1                         = Sesuai dengan Network yang diberikan ISP

5. Gateway                         = Sesuai dengan IP yang diberikan oleh ISP

Ether2-switch:

6. Terhubung dengan kabel ke switch dan PC

7. IP Ether2         = 192.168.1.1/24

8. DHCP Server  = No

9. Buat konfigurasi pada firewall yang memblokir situs facebook.com dari trafik PC Client yang melewati ether2.

Ether3-hotspot

10. IP WLAN 1                    = 192.168.2.1/24

12. Hotspot                         = alamat login hotspot = nama.com

13. DHCP Pool                    = 192.168.2.2-192.168.2.300

14. Buat 2 user yaitu:

-          Username 1=gold, Password=gold dengan profile bandwith unlimited (sesuai bandwith ISP)

-          Username 2=silver, Password=silver dengan profile bandwith download/upload=256 kbps

15. Bypass alamat: http://cararemajaindo.blogspot.co.id/ sehingga user yang belum login masih dapat mengakses web tersebut. Ok kalau begitu langsung saja kita kihat tutorialnya

1.       Langkah pertama adalah membuka virtual box yang anda punya

2.       Setelah itu pilih os yang ingin di jalankan lalu klik mulai

3.       Kemudian setelah muncul tampilan seperti ini minimize jendela virtualbox lalu buka aplikasi winbox

4.       Setelah mucul tampilan seperti ini klik tanda “ ... “ yang berada di sebelah kanan “connect to”

5.       Kemudian tunggulah hingga mac address mikrotik muncul, setelah muncul klik mac addresnya lalu klik connect

6.       Kemudian setelah masuk ke mikrotik maka akan muncul tampilan routerOS welcome, di tahap ini klik saja ok lalu pilih interface

7.       Setelah itu klik 2x pada ether1 kemudian ubah namanya menjadi “ether1-internet”lalu pilih “ok”

Lakukan hal yang sama pada ether2 dan ether3 namun di ether2 diberi nama “ether2-switch” dan ether3 diberi nama “ether3-hotspot”

8.       Kemudian kita akan memberikan ip kepada ke-3 ether tersebut dengan cara klik menu “ IP “ lalu pilih “ Address “

9.       Setelah muncul tampilan seperti ini pilih ADD ( + )

10.   Kemudian Address masukkan ip sesuai dengan yang diberikan modem anda, dan karena saya menggunakan jaringan sekolah jadi  saya akan memberikan ip sesuai dengan network jaringan sekolah saya yaitu 12.12.12.4/24, dan interfacenya pilih ether1-internet lalu klik ok

11.   Kemudian buatlah ip address untuk ether2-switch dan ether3-hotspot dengan cara yang sama seperti di atas namun untuk ether2-switch:

Address=192.168.1.1/24

Interface=ether2-switch (lalu klik ok)

Dan untuk ether3-hotspot

Address=192.168.2.1/24

Interface=ether3-hotspot(lalu klik ok)

Cat:”untuk bagian network tidak perlu di isi karna akan terisi secara otomatis saat mengklik ok”

12. kemudian setelah itu buka " IP - Routes"

13. setelah muncul tampilan seperti ini klik add(+)

14. Lalu ganti gateway yang sesuai dengan ip modem dan di sini gateway saya adalah 12.12.12.254 kemudian setelah itu klik ok

15.  kemudian masuk ke IP - DNS

16. kemudian di Server isi dengan dns yang diberikan modem kali ini dns saya adalah 12.12.12.254 kemudian centang Allow remote requests lalu klik ok

17. kemudian masuk ke ip - firewall

18. kemudian pilih Nat lalu add(+)

19. lalu di out interface pilih ether1-internet kemudian di tab Action pilih masquerade kemudian pilih ok

20. kemudian masuk ke IP - DHCP Server kemudian klik DHCP Setup lalu DHCP Server interface pilih ether3-hotspot kemudian klik saja next sampai selesai

21. setelah itu masuk ke ip - hotspot lalu klik Hotspot setup

22. kemudian pada hotspot interface pilih ether3-hotspot lalu klik next hingga di bagian Address pool network

23.kemudian pada address pool network angka 254 diganti dengan angka 100 kemudian klik next hingga di bagian DNS name

24. kemudian pada dns name isi dengan nama anda.com contoh Arul.com kemudian klik next hingga di bagian create local hotspot user

25. kemudian di bagian ini isi password sesuai dengan keinginan anda kemudian klik next hingga selesai

26.   Kemudian klik 2x pada “Hotspot1”

27.   Kemudian merubah address per mac  dari 2 ke 1

28.   Kemudian masuk ke user profiles lalu klik add(+)

29.   Kemudian pada “name” isi sesuai keinginan anda contoh 256k atau siswa dan shared user isi juga sesuai keinginan anda contoh 98 dan rate limitnya isi dengan 256k/256k lalu klik ok

30.   Kemudian masuk ke tab user lalu klik add(+)

31.   Kemudian isi name menjadi Gold dan Passwordnya juga Gold lalu klik ok

32.   Kemudian buatlah satu user lagi dengan cara yang sama namun di bagian profile kita ganti dengan user profile yang sudah kita buat tadi lalu klik ok

33.   Kemudian kita akan membuat website bypass dimana jika user conect ke jaringan kita walaupun belum login dia sudah bisa mengakses website tersebut, untuk melakukannya ada 2 cara, yang pertama menggunakan walled garden, setelah masuk ke walled garden klik add(+)

34.   Kemudian dst host isi dengan website cararemajaindo.blogspot.com dan dst port isi dengan 80 lalu klik ok

35.   Kemudian untuk cara yang ke-2  yaitu masuk ke walled garden ip list lalu klik add(+)

36.   Kemudian pada src address isi dengan 0.0.0.0/0 lalu protocolnya isi dengan tcp dan dst host isi dengan website cararemajaindo.blogspot.com lalu klik ok

37.   Kemudian untuk langkah yang terakhir masuk ke ip - firewall

38.   Lalu pilih tab filter rules lalu klik add(+)

39.   Kemudian pada in interface pilih ether2-switch

40.   Kemudian pada tab advanced klik content lalu isi dengan youtube.com

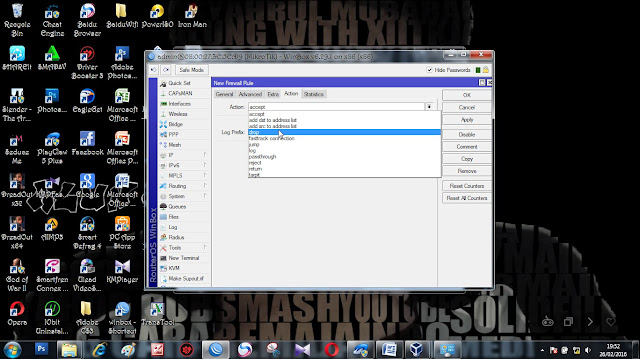

41.   Lalu pada untuk action pilih drop lalu klik ok

Ok dengan ini maka settingan mikrotik telah selesai, jika ada yang ingin di tanyakan silahkan bertanya dengan sopan di coment dan thanks sudah berkunjung
